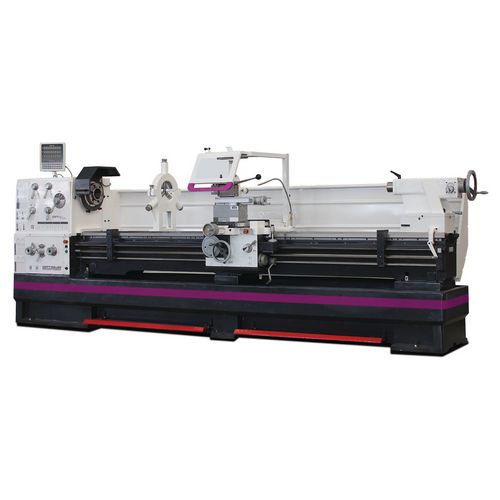

Универзален голем струг со дисплеј – TH 8020D / TH 8030D

Цена по барање

3462230 – Прецизен универзален струг, флексибилен и едноставен за работа. Со дигитален индикатор за позиционирање DPA 21 и брзоизменлив носач за алати Тип TH 8020D

3462240 -иста конфигурација, но поголеми димензии од (типTH 8020D) Тип TH 8030D

Опис:

Подобрени и брусени лизгачки површини
Стезна глава DIN ISO 702-2 No.8
Рачка со мерна скала за фино поместување од 0,04 / 0,02мм
Носач на алат 41 х 180 Тип D со квадратен прифат 32мм
Систем од запчести преносници со резервоар за уље
Рачка за раздвојување и тестирање според стандард EN 23125
Два канален прекинувач за промена на лева и десна насока кај вртежите тестиран според стандард EN 23125
Гарантирана прецизност кај вртежи на вретеното од 0,015 mm
Прекинувач за пресметка на работниот век тестиран според стандард EN ISO 13849
Можност за промена на насоката на вртежи
Сигурносен STOP тастер + STOP тастер контролиран преку нога
Централен систем за подмачкување
Подконструкцијата на машината е изработена од еден дел од лиено железо
Безбедносни рачки со функција за ослободување за X и Z оска

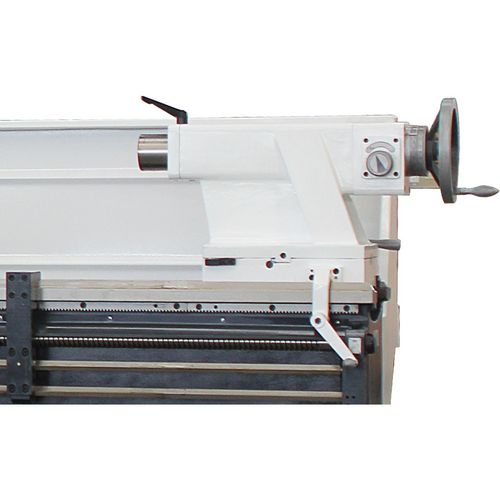

Коњич со рачка со мерна скала за фино поместување
Систем за ладење поделен на резервоар со емулзија со индикатор за нивоа и раздвојувач на уље ; Едноставно и комплетно празнење према DIN
LED лампа
Мотор со електронска заштита

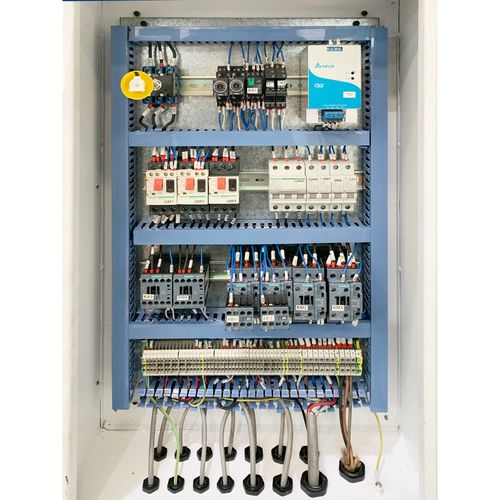

Електрични компоненти на Siemens
Брзоизменлив носач на алати SWH 9-D

Испрати барање за понуда

Category: Стругови

Description
Reviews (0)

Description

ТЕХНИЧКИ СПЕЦИФИКАЦИИ ЗА СТРУГ ТИП TH 8020D / TH 8030D

МОДЕЛ :	тип TH 8020D	тип TH 8030D
ШИФРА:	3462230	3462240

Техничка карактеристика
Мотор	12 kW/400V	12 kW/400V
Висина од центар	400 mm	400 mm
Работна должина	2050 mm	3050 mm
Максимален пречник за надворешно стругање	800 mm	800 mm
Отвор на вретено	Ø 105 mm	Ø 105 mm
Прифат на вретено	Ø 113 mm	Ø 113 mm
Број на вртежи	25 – 1600 Vrt/min	25 – 1600 Vrt/min
Број на степени на брзина	12	12
Помест за навој	0,45 – 120 mm/ врт. / 80-7/16 navoj /1“	0,45 – 120 mm/ врт. / 80-7/16 navoj /1“
Помест за модуларен/ дијаметрален навој	0,25 – 60 mm/ врт. / 7/8-160	0,25 – 60 mm/ врт. / 7/8-160
Надолжно работно поместување	0,044 – 1,48 mm/ врт.	0,044 – 1,48 mm/ врт.
Напречно работно поместување	0,022 – 0,74 mm/ врт.	0,022 – 0,74 mm/ врт.
Брз помест	3,8 m/min	3,8 m/min
Прифат на нож	32 mm	32 mm
Ширина на супорт	400 mm	400 mm
Работно надолжно движење на супорт	230 mm	230 mm
Работно напречно движење на супорт	368 mm	368 mm
Прифат на коњич	МТ 5	МТ 5
Работно движење на коњич	235 mm	235 mm
Димензии на машина	4287 x 1525 x 1925 mm	5287 x 1525 x 1925 mm
Тежина на машина	3455 kg	3820 kg
